您當前的位置：首頁    產品分類    混合式步進電機    90BYG系列

90BYG系列

產品型號及參數

型   號

 步距角

相數

驅  動

電  壓

（V）

相

電 流（A）

保 持  轉 矩（N·M）

空載起動頻率（步/秒）

空載運行頻率（千步/秒）

 轉 動

慣 量（Kg·cm2）

相

電 感（mH）

相

電 阻

（Ω）

重量

（Kg）



價格

（元）

90BYG3501

0.6°等

3

60

3

3

1600

≥20

2.5

2.75

1.8

3.5



90BYG3502

0.6°等

3

60

3

5

1600

≥20

4.0

4.45

2.1

4.5



90BYG3503

0.6°等

3

60

3

7

1600

≥20

5.1

4.9

2.25

5.0



90BYGH3501

0.6°等

3

220

1.4

3

1800

≥30

2.5

10.2

3.6

3.5



90BYGH3502

0.6°等

3

220

1.4

5

1800

≥30

4.0

15.2

4.4

4.5



90BYGH3503

0.6°等

3

220

1.4

7

1800

≥30

5.1

20.5

4.8

5.0



90BYG4501

0.9/1.8°

2

100

4.5

3.5

1200

≥20

2.5

3.0

0.7

3.0



90BYG4502

0.9/1.8°

2

100

4.5

6

1200

≥20

4.0

3.4

0.6

4.8



90BYG5501

0.36/0.72°

5

45

3

3

2200

≥30

2.5

2.6

0.7

3.5



90BYG5502

0.36/0.72°

5

45

3

5

2200

≥30

4.0

3.8

0.8

4.5



90BYG5503

0.36/0.72°

5

45

3

7

2200

≥30

5.1

5.9

1.2

5.0





注:

1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。

   2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。

四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高

速性能要優于其它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。

  3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機除130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。

  4、 表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。

   5、 二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。

  6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、

0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

   7、 表中空載起動頻率及空載運行頻率為半步工作狀態下的參數。

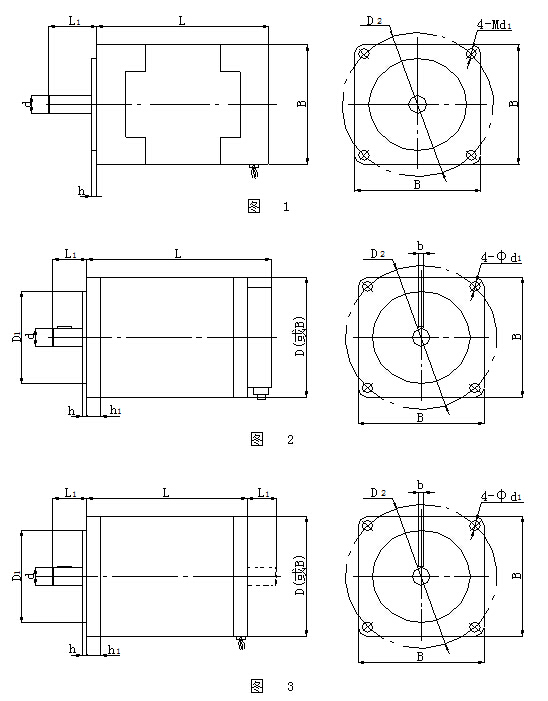

電機外形及安裝尺寸













               尺

                        寸

 型        號

D

B

d

(h7)

L1

b

D1

(h7)

h

h1

L

D2

d  1



備 注



90BYG3501,90BYGH3501

90BYG4501,5501,5501WB

90

90

14

28

4

70

3

8

130

107

7

圖  3

90BYG3502,90BYGH3502

90BYG4502,5502,5502WB

30

167

90BYG3501A,90BYGH3501A

90BYG4501A,5501A

90

90

9.5

28

3

73

3

8

98

98.4

5.5

圖  2

90BYG3502A,90BYGH3502A

90BYG4502A,5502A

30

135

90BYG3501B, 90BYGH3501B

90BYG4501B,5501B

90

90

14

28

4

70

3

8

98

107

7

90BYG3502B,90BYGH3502B

90BYG4502B 5502B

30

135

90BYG3503,90BYGH3503

90BYG5503,5503WB

90

90

14

30

4

70

3

8

183

107

7

圖  2

90BYG3503B, 90BYGH3503B，90BYG5503B

90

90

14

30

4

70

3

8

151

107

7

圖  3

注： D型電機為雙軸伸型，無鍵槽。



運行矩頻特性（平均參考值）

電 機 型 號

驅 動 電 源相電壓/相電流

運 行

步 距

角

           N·M

   運 行 矩 頻 特 性   步/秒

90BYG3501

MS-3H090M

AC60V/5.2A

(△接法)

0.6°

2.72

300

2.72

500

2.6

1000

2.56

2000

2.12

4000

1.8

6000

1.44

8000

1.36

10000

1.12

12000

0.76

15000

90BYG3502

MS-3H090M

AC60V/5.2A

(△接法)

0.6°

5.32

300

5.44

500

5.24

1000

4.56

2000

3.08

4000

2.24

6000

1.48

8000

1.2

10000

0.96

12000

0.8

15000

90BYG3503

MS-3H090M

AC60V/5.2A

(△接法)

0.6°

6.8

300

6.8

500

6.8

1000

6.0

2000

3.0

4000

1.88

6000

1.44

8000

1.08

10000

0.84

12000

0.4

15000

90BYGH3501

MS-3H110M

AC220V/2.4A

(△接法)

0.6°

2.72

300

2.72

500

2.72

1000

2.68

2000

2.52

4000

2.48

6000

2.4

8000

2.2

10000

1.96

12000

1.6

15000

90BYGH3502

MS-3H110M

AC220V/2.4A

(△接法)

0.6°

4.96

300

4.8

500

4.76

1000

4.76

2000

4.56

4000

4.2

6000

3.6

8000

2.6

10000

1.92

12000

1.92

15000

90BYGH3502

D306

AC220V/2.3A

(△接法)

0.6°

4.4

300

4.08

500

4.12

1000

4.12

2000

4.0

4000

3.4

6000

3.12

8000

2.28

10000

1.2

12000

1.2

15000

90BYGH3503

MS-3H110M

AC220V/2.4A

(△接法)

0.6°

6.6

300

6.56

500

6.56

1000

6.44

2000

6.12

4000

5.44

6000

3.8

8000

2.4

10000

1.4

12000

1.0

15000

90BYGH3503

D306

AC220V/2.3A

(△接法)

0.6°

6.32

300

6.0

500

5.88

1000

5.68

2000

5.36

4000

4.68

6000

3.52

8000

1.6

10000

1.32

12000

1.24

15000

90BYG4501

SMD2N2

AC58V/4.5A

0.9°

2.36

100

2.32

200

2.44

500

2.28

1000

2.28

2000

2.0

3000

1.64

4000

1.2

6000

0.88

8000

0.8

10000

90BYG4501

WD2N2

AC36V/4A

0.9°

2.0

100

2.4

200

2.6

500

2.8

1000

2.4

2000

2.0

3000

1.6

4000

1.4

6000

1.2

8000

0.4

10000

90BYG4501

WD2N4

AC100V/4A

0.9°

1.68

100

2.48

200

3.2

500

3.0

1000

2.8

2000

2.7

3000

2.6

4000

2.48

6000

2.5

8000

2.4

10000

90BYG4501

SH-2H090M

AC36V/5A

0.9°

2.0

100

2.2

200

2.28

500

2.12

1000

2.0

2000

1.8

3000

1.6

4000

1.0

6000

0.64

8000

0.4

10000

90BYG4501

SH-2H090MH

AC58V/5A

0.9°

1.84

100

1.96

200

2.28

500

2.24

1000

2.2

2000

2.12

3000

1.92

4000

1.12

6000

0.96

8000

0.76

10000

90BYG4502

SMD2N2

AC58V/4.5A

0.9°

4.4

100

3.92

200

4.4

500

4.48

1000

4.16

2000

3.24

3000

2.8

4000

1.8

6000

1.48

8000

1.0

10000

90BYG4502

SMD2N4

AC100V/5A

0.9°

4.44

100

4.24

200

4.8

500

4.76

1000

4.4

2000

4.0

3000

3.2

4000

2.6

6000

2.8

8000

2.4

10000

90BYG4502

WD2N4

AC100V/4A

0.9°

3.6

100

3.6

200

4.0

500

4.0

1000

4.0

2000

3.8

3000

3.4

4000

3.0

6000

2.6

8000

2.0

10000

90BYG4502

SH-2H090M

AC36V/5A

0.9°

3.0

100

3.2

200

3.8

500

3.6

1000

2.8

2000

1.92

3000

1.2

4000

1.0

6000

0.8

8000

0.72

10000

90BYG4502

SH-2H090MH

AC58V/5A

0.9°

3.16

100

3.24

200

3.88

500

3.76

1000

3.6

2000

2.92

3000

2.56

4000

1.48

6000

1.16

8000

0.8

10000

90BYG5501

WD5H3

AC45V/2.3A

0.36°

2.68

100

2.6

500

2.52

1000

2.4

3000

2.0

5000

1.92

7000

1.8

10000

2.0

13000

2.0

16000

1.0

20000

90BYG5502

WD5H3

AC45V/2.3A

0.36°

4.4

100

4.48

500

4.56

1000

4.2

3000

3.76

5000

3.64

7000

3.04

10000

2.72

13000

2.32

16000

1.08

20000

90BYG5503

WD5H3

AC45V/2.3A

0.36°

6.32

100

6.38

500

6.4

1000

6.0

3000

4.4

5000

4.0

7000

3.6

10000

3.5

13000

2.8

16000

1.2

20000

90BYG5501X

SH-5S090

AC36V/3A

(星型接法)

0.36°

2.92

100

2.9

500

2.8

1000

2.6

3000

1.88

5000

1.72

7000

1.62

10000

1.7

13000

0.88

16000

0.8

20000

90BYG5502X

SH-5S090

AC36V/3A

(星型接法)

0.36°

6.2

100

6.0

500

5.8

1000

4.0

3000

2.92

5000

2.8

7000

2.5

10000

2.4

13000

1.2

16000

0.4

20000

90BYG5503X

SH-5S090

AC36V/3A

(星型接法)

0.36°

8.8

100

8.2

500

7.6

1000

4.2

3000

2.4

5000

2.32

7000

2.0

10000

1.8

13000

0.96

16000

0.6

20000



注：　 1）以上數據為平均參考值，用戶可據此繪成矩頻特性曲線。

      2）二相及四相電機在低頻段100±20步/秒處有諧振區,工作時避開此區為佳。

      3) 當電機的運行頻率超過二分之一空載起動頻率時，所用控制器應具有升降頻功能。

      4） 電機軸功率與轉矩轉速及頻率間的關系

       M（N·M）* n (轉/分)= 9.55 * P(W)

n（轉/分）=  步矩角 * f（步/秒）/ 6°
